Descrizione del prodotto

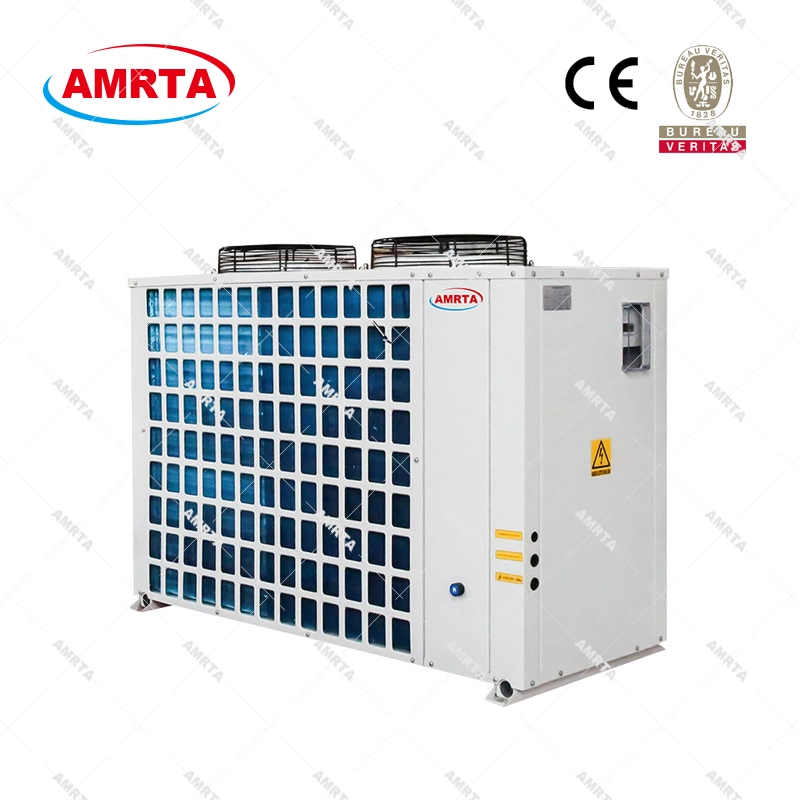

L'aria superiore del rotolo scarico del lato/di scarico ha raffreddato il mini refrigeratore
Capienza di raffreddamento 20-50kW
La nostra gamma di prodotti
Descrizione di prodotto
Caratteristiche
Struttura
I comitati ed il telaio base sono fatti dall'acciaio galvanizzato protettivo con la pittura della polvere del poliestere per accertare la resistenza totale agli agenti atmosferici
compressore
Il tipo ermetico compressore del rotolo, dotato del riscaldatore del banco del motore e della protezione termica con il ritaglio di sovraccarico ed il riscaldatore termici del banco del motore ha montato sugli ammortizzatori di vibrazioni di gomma
Ventilatore assiale
Ventilatori assiali a rotore esterni, forniti di motori di azionamento diretto di monofase, 6 pali a basso rumore, livello IP54 di protezione, se con una griglia protettiva della presa
Evaporatore
L'acciaio inossidabile di perdita di pressione bassa e di alta efficienza (AISI 316) innaffia gli scambiatori, con l'elemento riscaldante antigelo (opzione) ed il pressostato differenziale, fabbrica isolata con il materiale vicino flessibile delle cellule
Condensatore
Le bobine stanno consistendo dei tubi di rame senza giunte in espansione meccanicamente nelle alette di alluminio idrofile blu, 100% completamente qualità Provate; Circuito di raffreddamento secondario per evitare il congelamento alla base (facoltativa); Protettivo con la griglia del metallo
Limitatore di surriscaldamento
Scambiatore di calore brasato del piatto dell'acciaio inossidabile di alta efficienza, fabbrica isolata con il materiale vicino flessibile delle cellule (facoltativo)
Circuito Refrigerant
Collegamento di tubo di rame con la valvola della carica, filtro, vetro di vista, separatore gassoso-liquido, valvola termostatica di espansione, pressostato basso con la risistemazione automatica, interruttore ad alta pressione con la risistemazione manuale. L'unità Della pompa termica è Completata egualmente con una valvola di 4 modi, la ricevente liquida e la valvola unidirezionale
Circuito dell'acqua
Costruito con la valvola del cunicolo di ventilazione, il collegamento dello scolo dell'acqua ed i connettori idraulici femmina-filettati
Pompa ad acqua (8kW-30kW), pressostato differenziale
Serbatoio di espansione (8kW-30kW)
Comitato elettrico
Consiste di:
Contattore del compressore
Interruttore di protezione del compressore
Interruttore di protezione del motore di ventilatore
Interruttore di protezione di circuito di controllo
Relè Di sequenza di fase (soltanto per trifase)
Regolatore programmabile del microprocessore
Facoltativo
Riscaldatore elettrico supplementare incastonato nelle bobine per il disgelamento nella temperatura insufficiente ambientale. Deve essere installata in fabbrica
Copertura dell'acciaio inossidabile
Condensatore a distanza
Tubo nello scambiatore di calore del tubo
Riscaldatore elettrico del circuito dell'acqua
Dati tecnici
| Modello | Unità | 20 | 25 | 30 | 35 | 40 | 50 |
| Raffreddamento * | |||||||
| Capienza di raffreddamento | chilowatt | 21.5 | 24.8 | 30 | 35.6 | 41 | 50.6 |
| Input di raffreddamento (senza pompa ad acqua) | chilowatt | 8.2 | 9.03 | 9.39 | 13.2 | 15.02 | 18.8 |
| EER | / | 2.62 | 2.75 | 3.19 | 2.7 | 2.73 | 2.69 |
| Riscaldamento ** | |||||||
| Capacità Termica | chilowatt | 26.3 | 29 | 34 | 41.8 | 47.2 | 60 |
| Input di riscaldamento (senza pompa ad acqua) | chilowatt | 8.7 | 9.23 | 9.43 | 14.3 | 15.57 | 20.45 |
| SPOLA | / | 3.02 | 3.14 | 3.61 | 2.92 | 3.03 | 2.93 |
| Compressore ermetico | |||||||
| Tipo | / | ||||||
| Circuito di quantità | / | 2/2 | 2/2 | 2/2 | 2/2 | 2/2 | 2/2 |
| Evaporatore | |||||||
| Tipo | / | ||||||
| Scorrimento dell'acqua | m3/h | 3.7 | 4.3 | 5.2 | 6.1 | 7.1 | 8.7 |
| Perdita di pressione laterale dell'acqua | kPa | 38 | 39 | 42 | 50 | 52 | 52 |
| Formato del collegamento dell'acqua | millimetro | DN40 | DN40 | DN40 | DN40 | DN40 | DN40 |
| Pompa di circolazione | |||||||
| Input di potere | chilowatt | 0.75 | 0.75 | 0.92 | --------- | --------- | ----------- |
| Ventilatori assiali | |||||||
| Quantità | Nr. | 1 | 1 | 1 | 2 | 2 | 2 |
| Flusso d'aria | m3/h | 9000 | 9000 | 12580 | 17000 | 17000 | 22000 |
| Dimensione di Overal | |||||||
| Lunghezza | millimetro | 1600 | 1600 | 1600 | 2000 | 2000 | 2000 |
| Larghezza | millimetro | 900 | 900 | 900 | 900 | 900 | 900 |
| Altezza | millimetro | 1080 | 1080 | 1080 | 1080 | 1080 | 1080 |
| *** Del livello acustico | dB (A) | 66 | 66 | 68 | 70 | 70 | 70 |
| Peso netto | chilogrammo | 270 | 290 | 310 | 360 | 380 | 465 |
* Temperatura ambientale 35º C; Acqua laterale in/out 12/7º C. Dell'utente
** Temperatura ambientale 7º C; Acqua laterale in/out 40/45º C. Dell'utente
*** Pressione sonora misurata ad una distanza di 1 m. E di un'altezza di 1.5 m. Sopra la terra in un campo ideale (lato del ventilatore).
